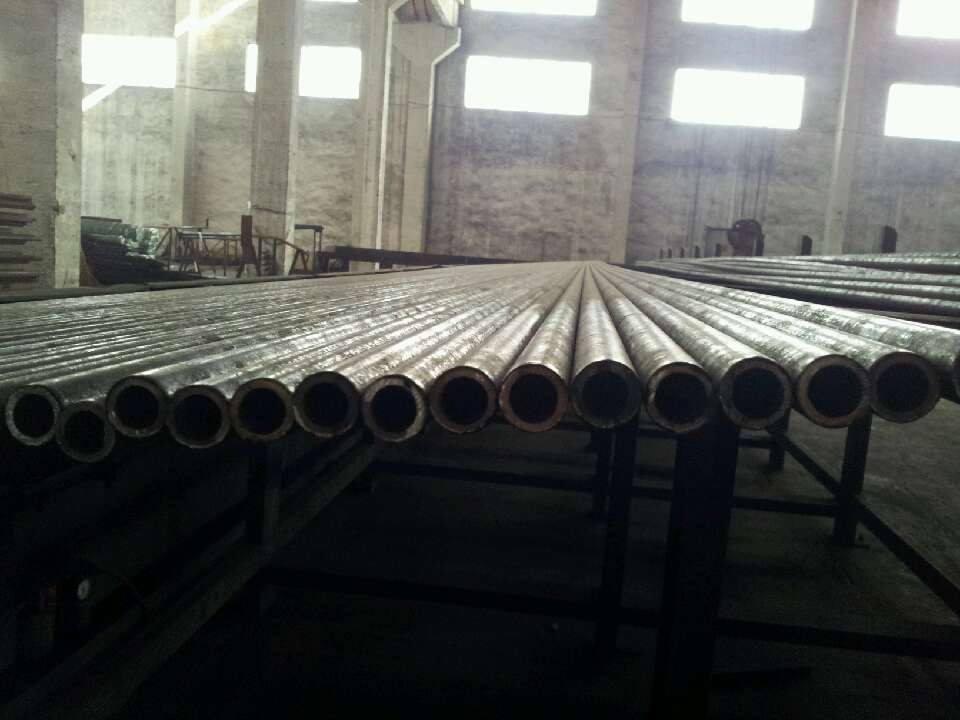

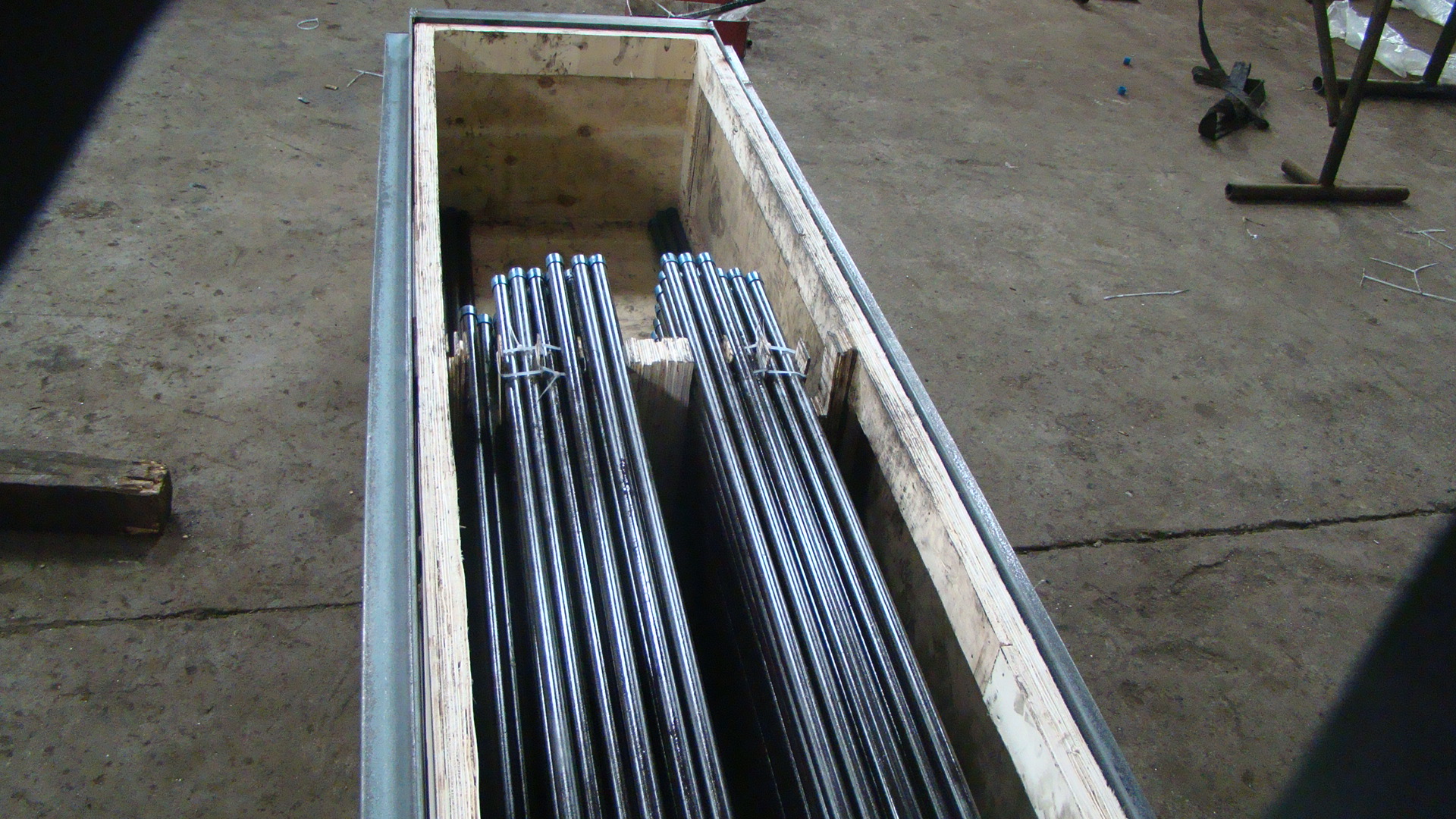

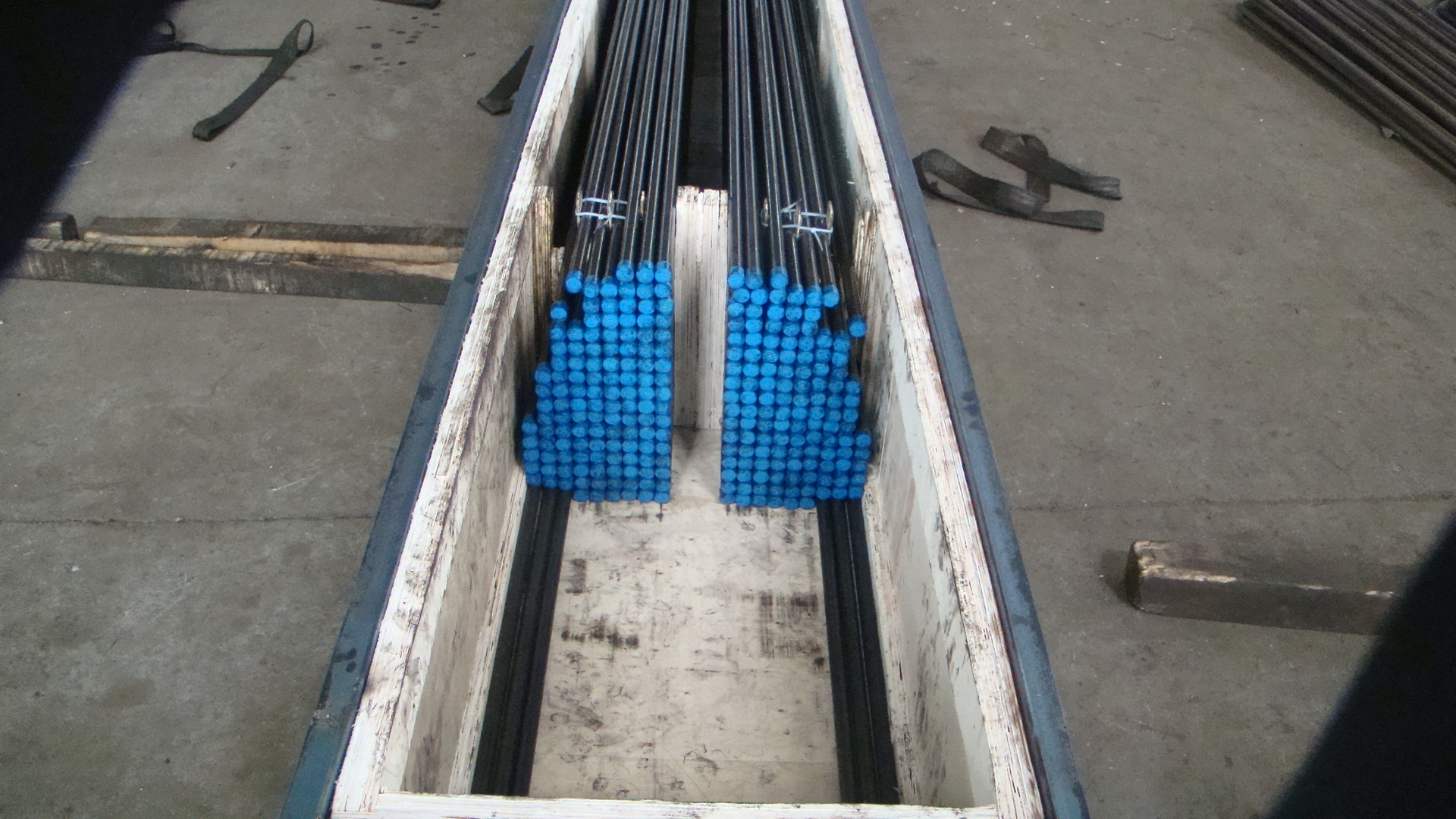

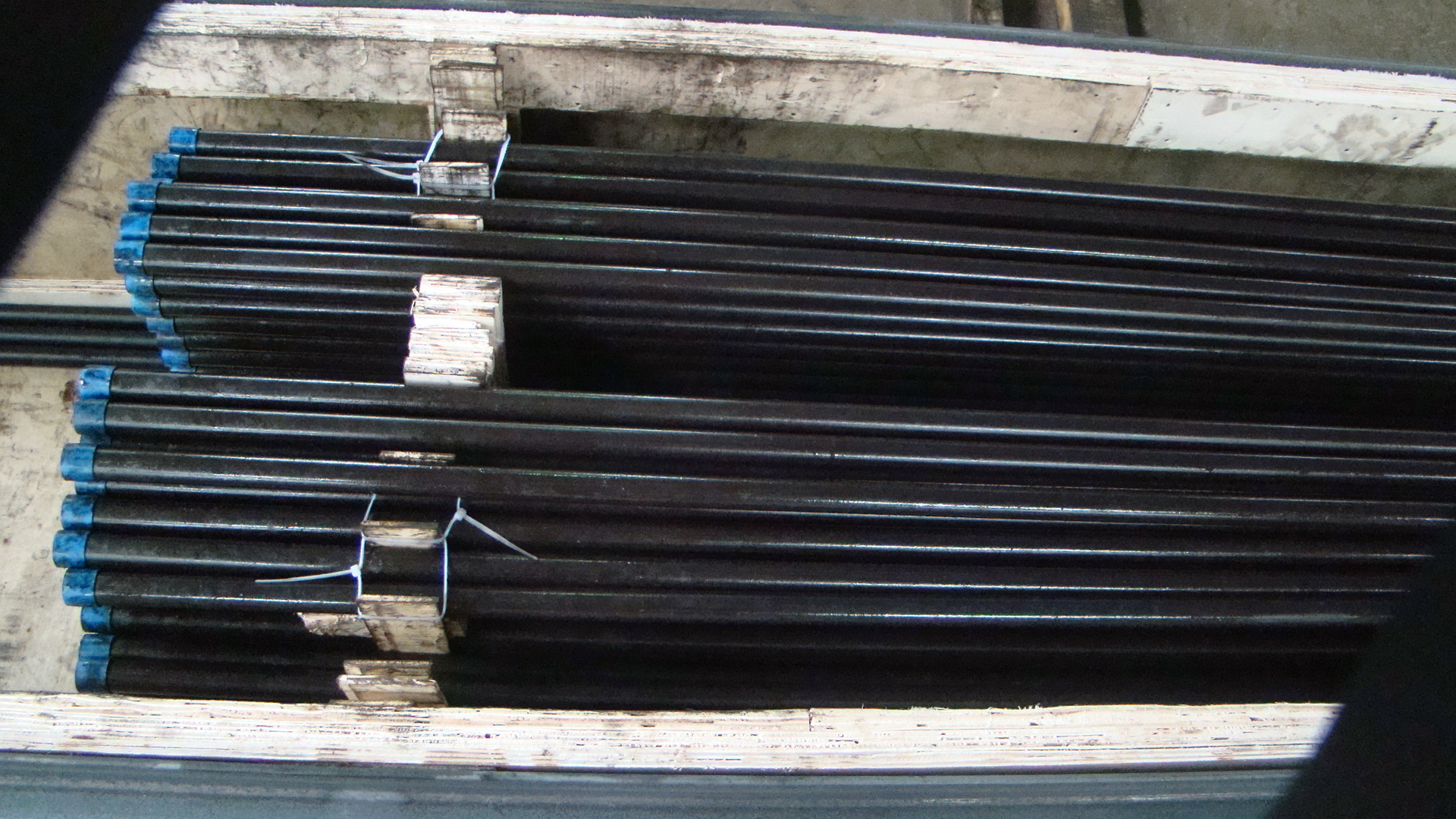

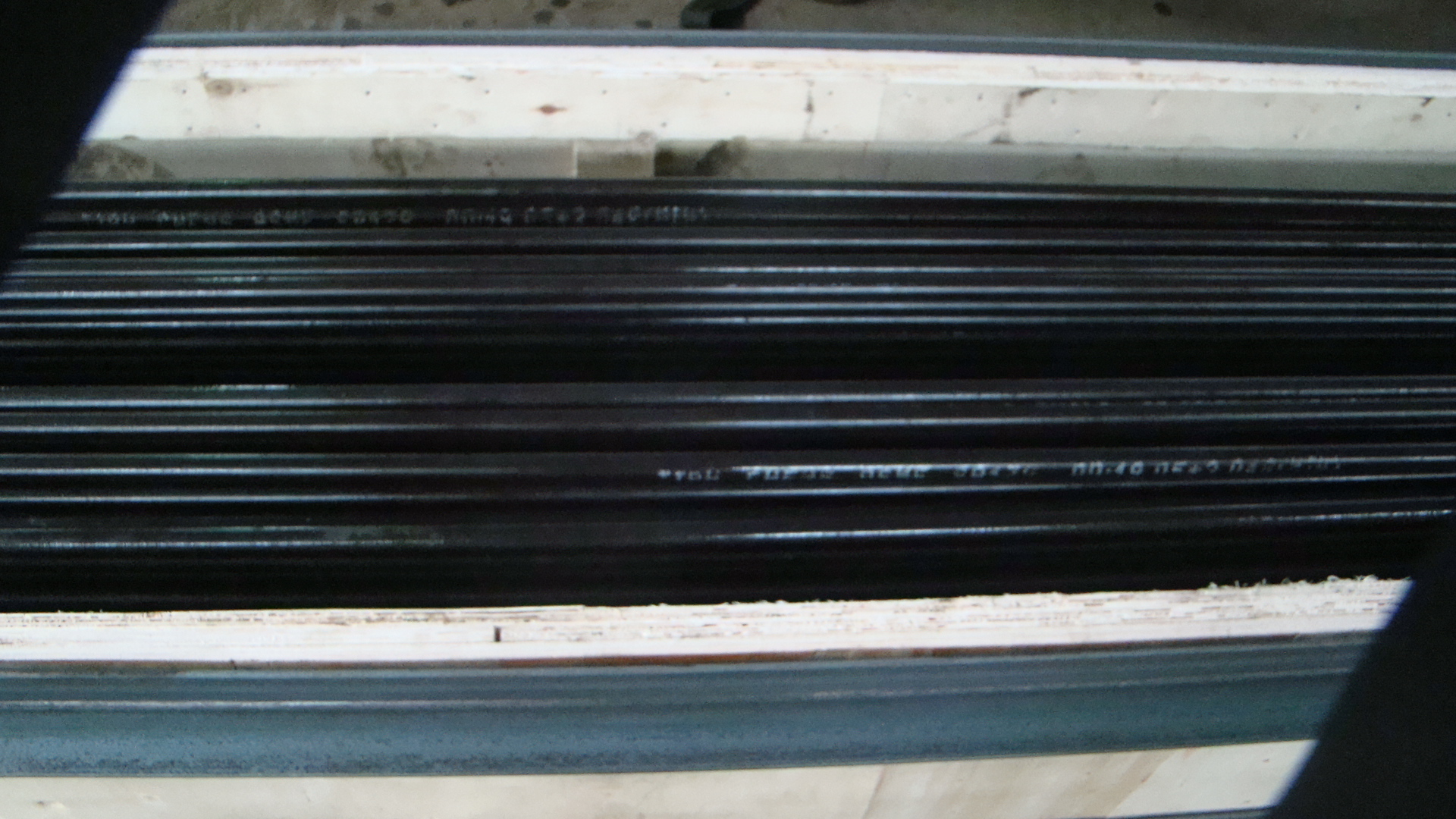

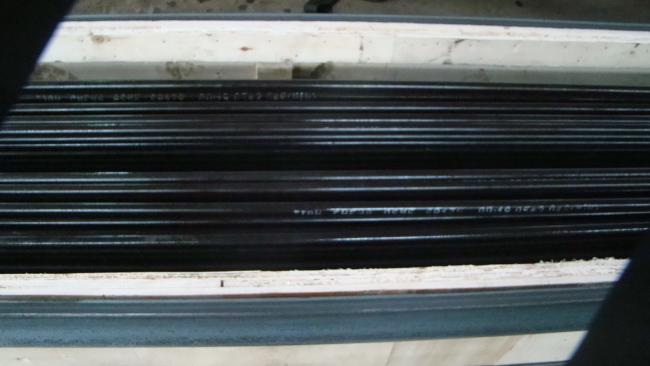

常州仁成金属制品有限公司以 ​ASTM A179 无缝钢管​ 为原材料生产的 ​Φ19.05×3.048mm U型管，专为高精度热交换设备（如核电蒸汽发生器、高压换热器）设计，其核心特点如下：

一、材料性能：严格继承ASTM A179特性​

1. ​基础性能达标​

   • ​化学成分​：C: 0.06–0.18%、Mn: 0.27–0.63%（实测C 0.10%、Mn 0.45%），P/S≤0.025%
   • ​机械性能​：

     指标	标准要求	仁成U型管实测
     抗拉强度	≥325 MPa	340–360 MPa
     屈服强度	≥180 MPa	200–220 MPa
     延伸率	≥35%	42–48%
     硬度	≤72 HRBW	65–68 HRBW

2. ​弯管后性能稳定性​

   • 弯管区域硬度波动≤3 HRBW（无局部硬化）
   • 晶粒度保持7-8级（ASTM E112），无弯管导致的晶粒畸变

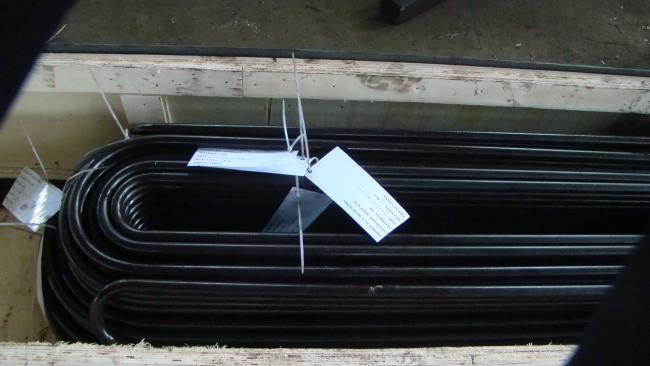

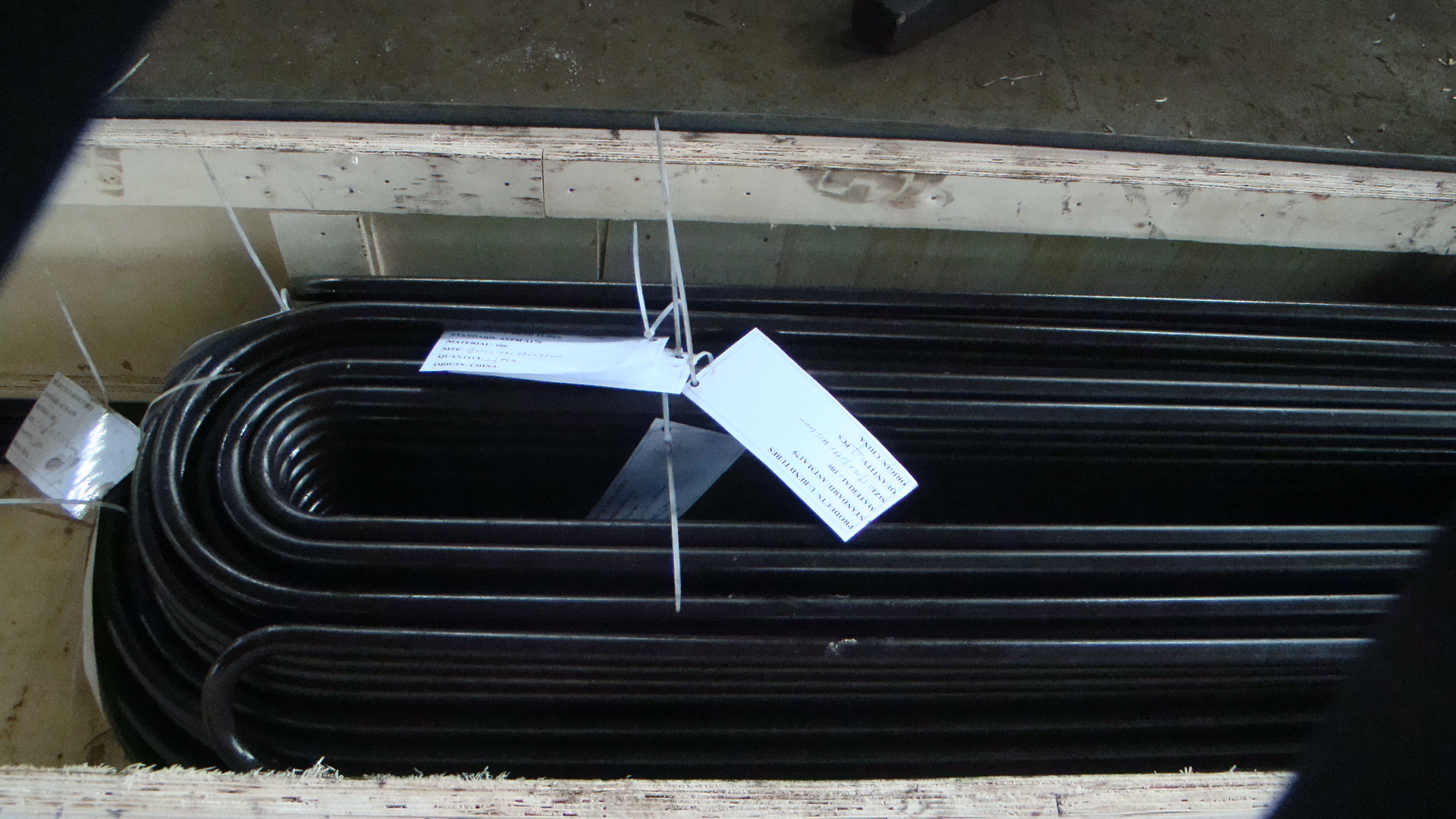

二、U型成型的核心工艺优势​

1. ​高精度冷弯技术​

   • ​弯曲半径​：支持R=1.5D–4D（28.6–76.2mm）多规格定制，圆度误差≤5%
   • ​壁厚控制​：

     区域	减薄率要求	仁成控制水平
     外侧弧	≤15%	​​≤7%​​（实测2.83mm）
     内侧弧	增厚≤10%	≤8%（实测3.28mm）

   • ​回弹补偿​：基于材料屈服强度动态调整回弹角（±0.5°精度）

2. ​无损伤成型保障​

   • ​内壁保护​：弯管前充入特氟龙芯棒，避免褶皱（Ra保持≤0.8μm）
   • ​应力消除​：弯后300°C去应力退火，残余应力≤15MPa（ASME Sec III要求）

三、严苛工况适配性​

1. ​耐压与密封性​

   • ​水压测试​：
     • 直管段：35 MPa（标准值22.6 MPa）
     • U弯区域：28 MPa（超过工作压力2.5倍）
   • ​气密性​：氦质谱检漏≤1×10⁻⁹ Pa·m³/s（核级要求）

2. ​抗振动疲劳性能​

   测试条件	结果
   振幅±0.5mm@30Hz	10⁷次循环无裂纹
   流体脉动冲击0–10MPa/2Hz	5×10⁵次无泄漏



四、表面与耐腐蚀处理​

1. ​表面处理工艺​

   • ​酸洗钝化​：符合ASTM A380，Cr⁶⁺残留≤0.002μg/cm²
   • ​可选强化工艺​：

     工艺	作用	性能提升
     电解抛光	Ra降至≤0.2μm	减少污垢附着率60%
     渗钛处理	表面硬度1200HV	耐磨损寿命提升3倍

2. ​耐腐蚀验证​

   • ​晶间腐蚀​：通过ASTM A262 E法（沸腾CuSO₄-H₂SO₄，30h无开裂）
   • ​点蚀电位​：≥350mV（SCE，3.5%NaCl溶液）

五、仁成金属的技术保障​

1. ​特殊工艺认证​

   • ​核级弯管资质​：ASME NPT认证（NB注册号）
   • ​无损检测能力​：

     方法	标准	检测能力
     涡流探伤	ASTM E309	Φ0.2mm通孔
     超声波C扫描	ASME Sec V Art.4	裂纹检出限0.1mm

2. ​关键过程控制​

   • ​弯曲模具数据库​：200+组材料变形参数（匹配不同Mn/C含量）
   • ​在线尺寸监控​：激光测距仪实时反馈椭圆度（精度±0.03mm）

​典型应用场景​

1. ​核电设备​：
   • 蒸汽发生器U型管束（满足NUREG-0800抗晶间腐蚀要求）
2. ​超临界换热器​：
   • 工作压力32MPa@620°C（材料持久强度≥80MPa）
3. ​船舶动力系统​：
   • 耐海水腐蚀（磷化膜+阴极保护协同设计）

​结论：重新定义高端U型管性能边界​

常州仁成此产品的核心竞争力在于：
✅ ​弯管精度​：椭圆度/减薄率控制达航空液压管水平
✅ ​材料一致性​：从直管到U弯全程性能衰减率＜3%
✅ ​深度定制能力​：支持渗钛/电解抛光等核级强化工艺
​选购建议​：

• 核电站项目需提供材料晶间腐蚀试验报告（按RCC-M标准）
• 高流速场景推荐电解抛光，降低压损12%以上
