GB/T 8163 无缝钢管生产关键环节与质量控制要点

根据GB/T 8163-2018《输送流体用无缝钢管》标准，生产过程中需重点关注以下环节，按技术领域分类分析：

​一、原材料与化学成分控制​

1. ​牌号选择​

   • 可选牌号：10、20、Q345、Q390、Q420、Q460（删除了旧版的Q295）。
   • ​关键要求​：
     • 10/20钢需控制氮含量（氧气转炉钢≤0.008%）；
     • 低合金钢（如Q345）需含细化晶粒元素（Al、Nb、V、Ti至少一种），组合加入时Nb+V+Ti≤0.22%。
     • 碳当量（CEV）限制（如Q460的CEV≤0.53%），公式：

2. ​冶炼与管坯​

   • 必须采用电弧炉/转炉+炉外精炼；
   • 管坯需符合YB/T 4149（连铸）或YB/T 5222（热轧/锻）；
   • 成品化学成分偏差按GB/T 222管控。

​二、制造工艺关键点​

1. ​制造方法​

   • 钢管仅允许热轧（扩）或冷拔（轧）无缝工艺（删除了热挤压工艺）。
   • ​交货状态​：
     • 热轧（扩）管：可热轧态或热处理态（需合同注明）；
     • 冷拔（轧）管：必须退火或高温回火态。

2. ​镀锌工艺（若合同要求）​​

   • 采用热浸镀锌法；
   • 锌层重量≥300g/m²（或协商≥500g/m²）；
   • 需通过均匀性试验（硫酸铜浸渍5次不变红）和附着力试验（弯曲或压扁无剥落）。

​三、尺寸与外形精度​

1. ​允许偏差​

   • ​外径偏差​：
     • 热轧（扩）管：±1%D或±0.5mm（取大值）；
     • 冷拔（轧）管：±0.75%D或±0.3mm（取大值）。
   • ​壁厚偏差​：
     • 热扩管：+17.5%S/-12.5%S（最宽松）；
     • 冷拔管壁厚≤3mm时：+15%S/-10%S或±0.15mm（取大值）。

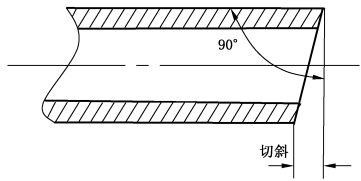

2. ​长度与弯曲度​

   • 定尺长度＞6000mm时，允许偏差+50mm/0mm；
   • 全长弯曲度≤总长×0.15%，壁厚＞30mm时每米弯曲度≤3mm/m。

​四、力学与工艺性能​

1. ​力学性能​

   • ​拉伸试验​：纵向试样需符合表7（如20钢下屈服强度≥245MPa）；
   • ​冲击试验​：
     • Q345~Q460且外径≥70mm、壁厚≥6.5mm时，需做夏比V型冲击（如Q345D要求-20℃冲击功≥34J）；
     • 小尺寸试样冲击功按系数折算（如10×5mm试样要求值=标准值×0.5）。

2. ​工艺性能​

   • ​压扁试验​：外径22~600mm且S/D≤10%的10/20/Q345/Q390钢管需测试，公式：
     ​
     （α值：10钢取0.09，20钢取0.07）
   • ​液压试验​：
     • 逐根测试，压力公式：P=D2SR​（R=60%下屈服强度）；
     • 可用涡流（GB/T 7735 E4H级）或漏磁检测替代。

​五、质量检测与验收​

1. ​表面质量​

   • 内外表面禁止裂纹、折叠、结疤；
   • 缺陷清除深度≤壁厚负偏差，清除后实际壁厚≥最小允许值。

2. ​无损检测​

   • 超声检测按GB/T 5777 L4级（合同注明时）；
   • 镀锌层需检测重量、均匀性及附着力（附录A）。

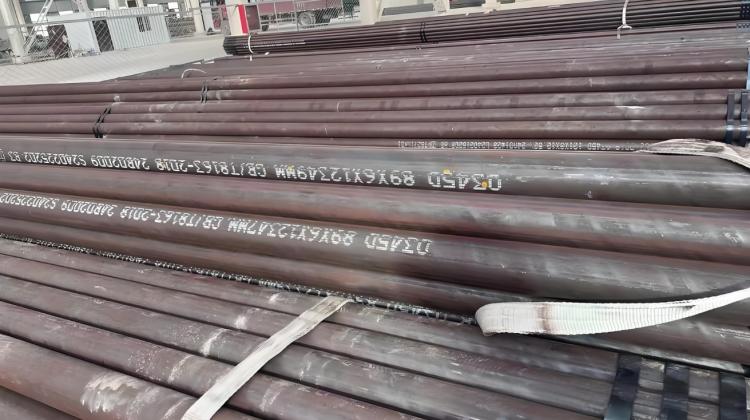

3. ​组批规则​

   • 同牌号、同炉号、同规格、同热处理制度为一批；
   • 冷拔管批量≤400根（外径≤76mm且壁厚≤3mm时）。

​六、包装与文件​

• 镀锌管理论重量计算：W′=c×W（c值查表A.1/A.2）；
• 质量证明书需包含固氮元素含量（如添加Al、Nb等）。
• GB/T 8163-2018 输送流体用无缝钢管标准下载 中文版+英文版

​关键风险环节总结​

生产过程中需严格匹配合同条款（如定尺偏差、检测方法），并在关键工序（如热处理、镀锌）设立监控点，避免批量不符风险。
