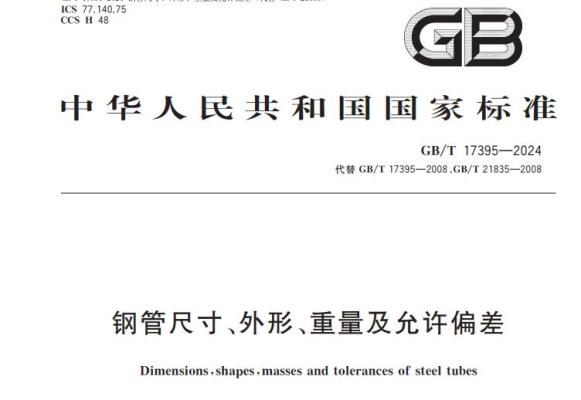

GB/T 17395-2024 钢管尺寸、外形、重量及允许偏差

GB/T 17395-2024 Dimensions,shapes,masses and tolerances of steel tubes

标准详情

标准名称：钢管尺寸、外形、重量及允许偏差
标准编号：GB/T 17395-2024
代替标准号：GB/T 17395-2008、GB/T 21835-2008

标准简介

根据GB/T 17395-2024《钢管尺寸、外形、重量及允许偏差》，该标准主要规定了以下内容：

范围
- 适用于制定各类用途的圆形钢管标准时，选择尺寸、外形、重量及允许偏差。
- 整合并修订了GB/T 17395-2008（无缝钢管）和GB/T 21835-2008（焊接钢管）。
规范性引用文件
- 引用了GB/T 1.1-2020（标准化文件的结构和起草规则）和GB/T 30062（钢管术语）。
术语和定义
- 直接引用GB/T 30062界定的术语和定义。
尺寸规格
- 外径系列：
  - 除精密钢管外，公称外径(D)分为三个系列：系列1（通用系列，推荐选用）、系列2（非通用系列）、系列3（特殊、专用系列）。
- 外径和壁厚规格表：

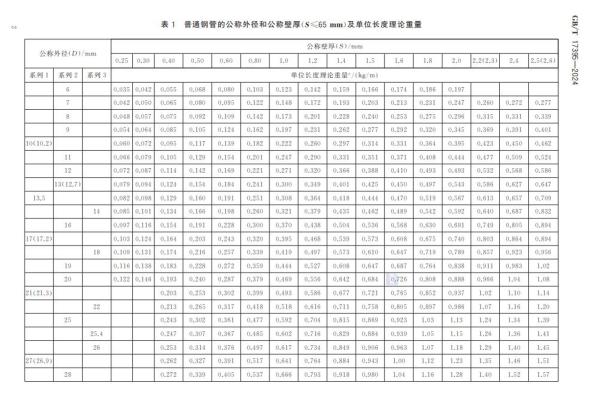

  - 普通钢管： 公称外径和壁厚(S)见表1 (S≤65mm) 和表2 (S>65mm)。表中列出了详细的公称外径（分系列）、公称壁厚及其对应的单位长度理论重量。括号内为ISO 4200规格。
  - 精密钢管： 公称外径和壁厚见表3（未在提供文本中显示，但标准中应包含）。
  - 不锈钢管： 公称外径和壁厚见表4（未在提供文本中显示，但标准中应包含）。
  - 单位长度理论重量： 按公式 W = (π/1000) * ρ * S * (D - S) 计算（其中W单位为kg/m，D和S单位为mm，ρ=7.85 kg/dm³）。表格中给出的重量按括号外标注的公称尺寸计算。
- 尺寸允许偏差：

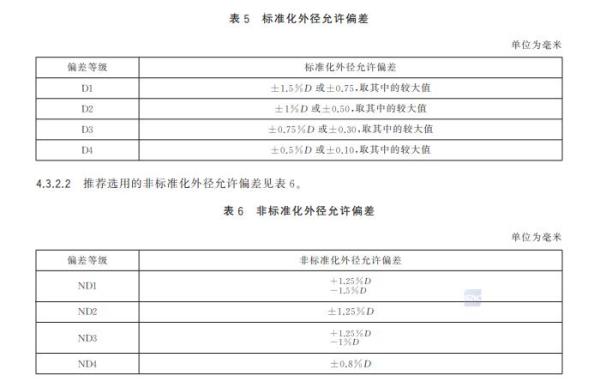

  - 外径允许偏差： 规定了不同外径范围（如 ≤30mm, >30-114mm, >114-325mm, >325mm）和制造方法（热轧、冷拔等）对应的正负偏差等级（如 ±0.20mm, ±0.40mm, ±0.50mm, ±0.75%, ±1.00%等）。

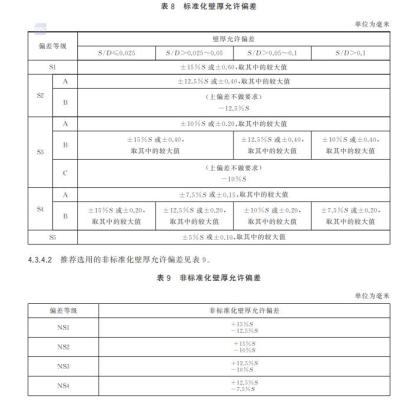

  - 壁厚允许偏差：
    - 规定了最小壁厚允许偏差（具体值在标准正文中）。
    - 规定了不同壁厚范围（如 S/D ≤ 0.05, >0.05-0.10等）和制造方法对应的正负偏差等级（如 +15%S / -12.5%S, +15%S / -10%S, ±12.5%S, ±10%S等）。

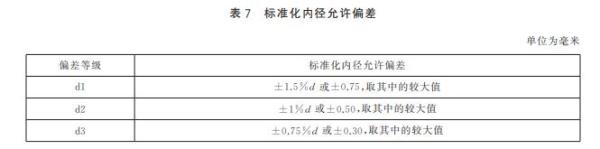

  - 内径允许偏差： 新增了此要求（具体值在标准正文中）。
长度
- 规定了钢管的通常长度范围（如3000-12000mm）。
- 规定了定尺长度允许偏差（如 +15mm）。
- 规定了倍尺长度允许偏差（如 +20mm，每个倍尺应留切口余量5-10mm）。
- 规定了短尺长度要求（如 >1500mm，数量≤10%）。
- 规定了端头切斜度要求（如 ≤1.5mm）。
外形
- 弯曲度（直度）： 规定了不同级别（普通级、较高级、高级）的弯曲度要求（如 ≤1.5mm/m, ≤1.0mm/m, ≤0.5mm/m）。
- 端头外形： 规定了钢管端头应切正直的要求（具体切斜度值在标准正文中）。
- 椭圆度： 规定了外径椭圆度要求（如 ≤公称外径允许偏差的75%或80%）。
重量
- 理论重量计算： 钢管单位长度理论重量按公式 W = (π/1000) * ρ * S * (D - S) 计算（其中W单位为kg/m，D和S单位为mm，ρ=7.85 kg/dm³）。不锈钢管和高合金钢管应取实际密度。
- 重量允许偏差：
  - 规定了按理论重量交货时的单支重量允许偏差（如 ±10%, ±7.5%）。
  - 规定了按实际重量交货时的要求（具体在标准正文中）。
  - 规定了计算理论重量时钢的密度取值（7.85 kg/dm³），不锈钢和高合金钢除外。
